Shenzhen HengDrive Technologies Co., Ltd. je jedním z nejspolehlivějších výrobců a dodavatelů bezkomutátorových stejnosměrných motorů s vnějším rotorem v Číně. S bohatými zkušenostmi vás srdečně vítáme na velkoobchodní velkoobchodní bezkomutátorový stejnosměrný motor s externím rotorem vyrobený v Číně zde z naší továrny. Přijímáme také zakázky na míru.
Popis produktů
Charakteristický:CW nebo CCW, k dispozici funkce signálu, ochrana uzamčeného rotoru, plynulá regulace otáček, nízká hlučnost, nízké EMI, dlouhá životnost 2000-10000 hodin
Oznámení:Údaje v tomto typickém technickém listu jsou pro jiné určité zákazníky. Napětí, jmenovitý točivý moment, rychlost, proud, výkon a funkce a rozměry prodloužení hřídele lze změnit tak, aby vyhovovaly specifickým požadavkům zákazníka.

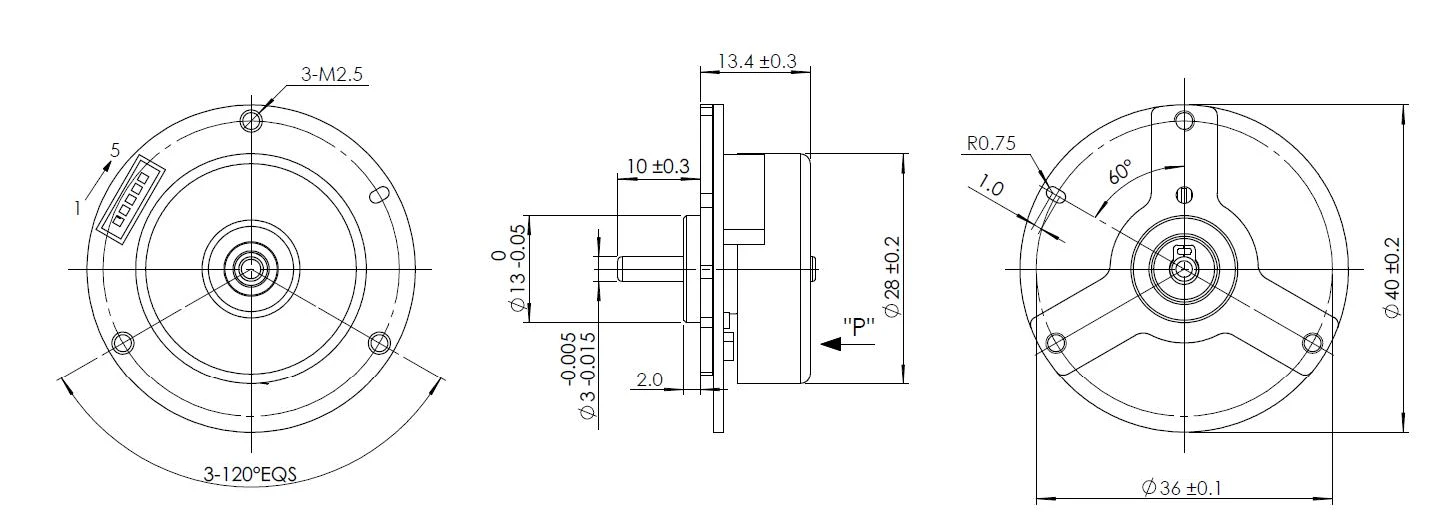

Obrysový výkres
Jednotka: Milimetr

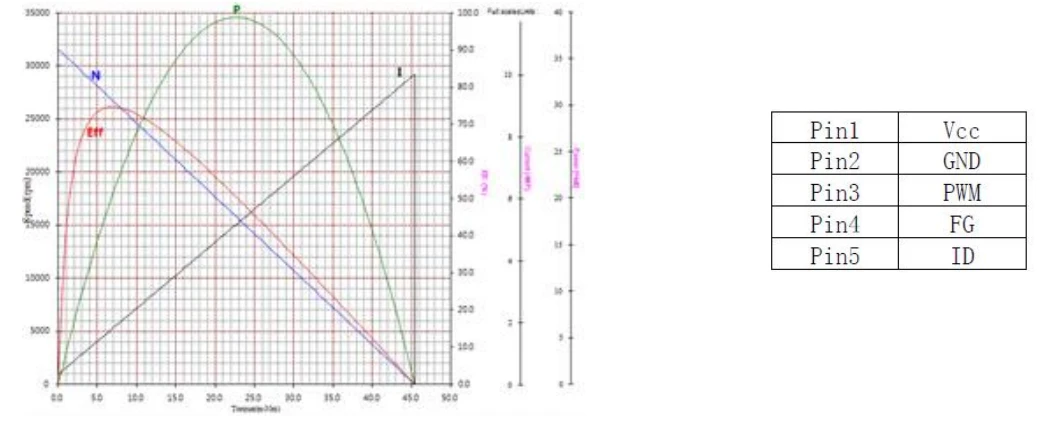

Křivka výkonu:

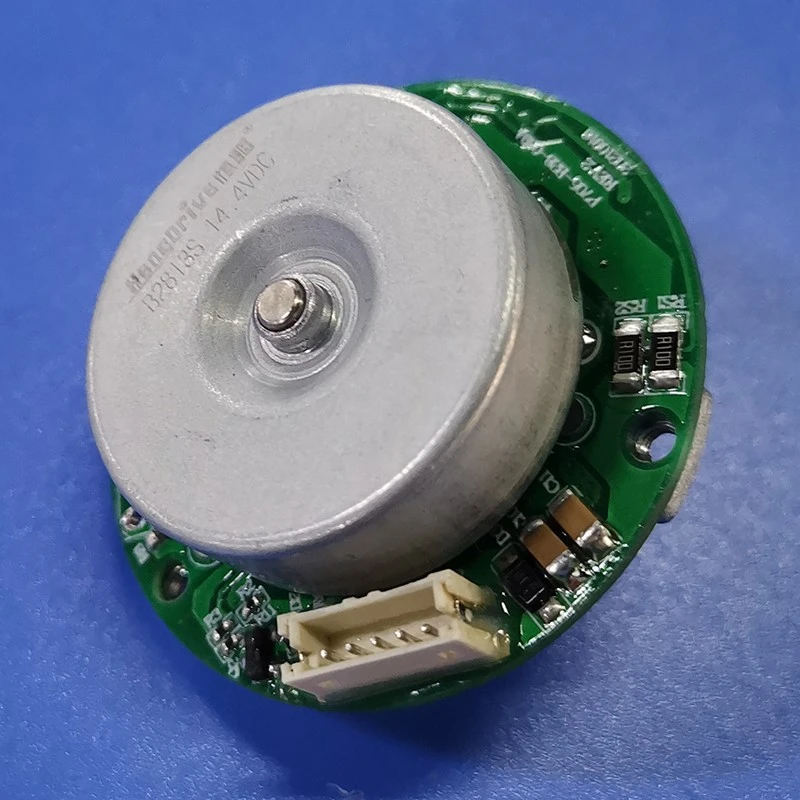

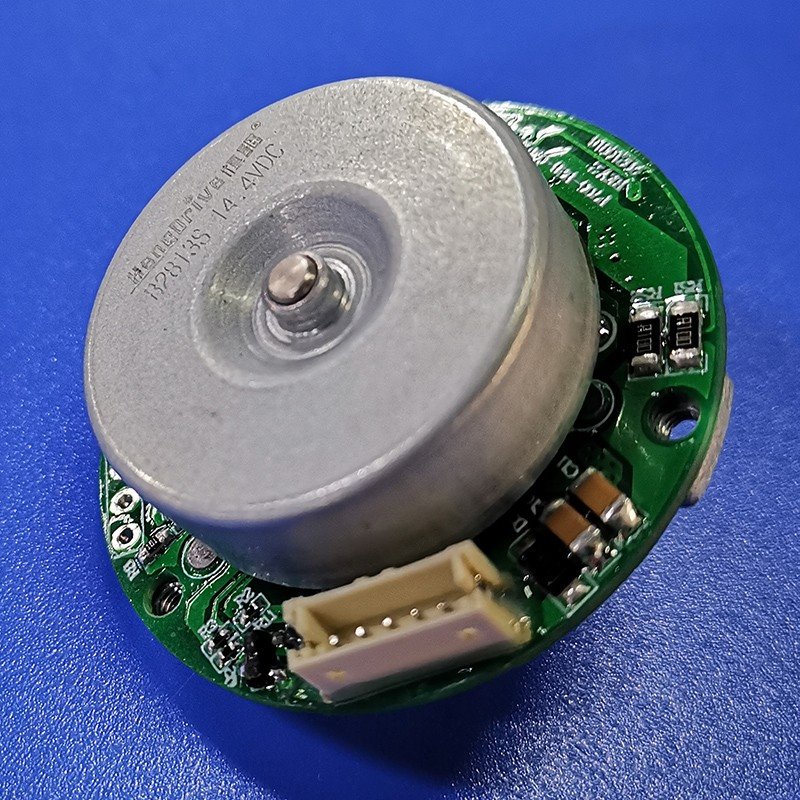

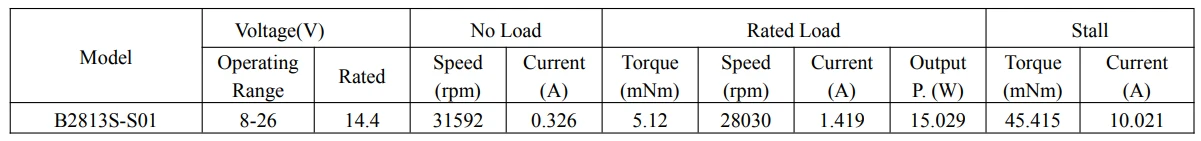

- B2813S-S01
- 14.4V

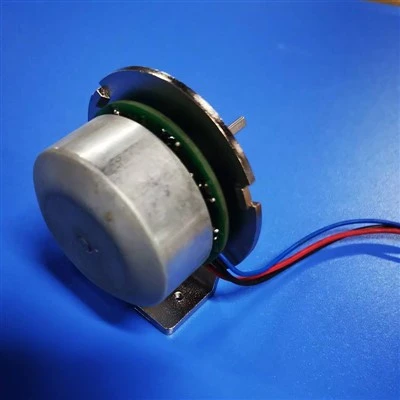

Bezkomutátorový DC motor s vnějším rotorem
Bezkomutátorový stejnosměrný motor s vnějším rotorem Na rozdíl od běžných motorů s vnitřním rotorem umísťuje konstrukce vnějšího rotoru magnety na vnější plášť, který přímo pohání zátěž. Tato konfigurace poskytuje výjimečný výkon točivého momentu bez nutnosti převodovky, takže je ideální pro elektrické nůžky, ventilátory s přímým{1}}pohonem, malá čerpadla a přesné průmyslové nástroje.
Bezkomutátorový DC motor s vnějším rotorem Klíčové technické specifikace
- Průměr: 60 mm (vnější rotor)
- Jmenovitý výkon: 50W – 150W
- Jmenovité napětí: 12V, 24V nebo 48V DC
- Jmenovitý točivý moment: 0,25 N·m – 0,8 N·m
- Maximální otáčky: 4 500 ot./min
- Minimální stabilní rychlost: 150 RPM (bezsenzorové ovládání FOC)
- Třída izolace: F (155 stupňů)
- Třída ochrany: IP44 (standardní); IP54 volitelně
Proč externí rotor pro váš produkt?
Vyšší točivý moment při nízkých otáčkách – Eliminuje převodovky, snižuje hluk, vůli a místa mechanických poruch.
Štíhlý profil – Dutá hřídel rotoru umožňuje průchod drátů nebo mechanických vazeb středem motoru.
Vynikající odvod tepla – Plášť rotoru funguje jako oběžné kolo ventilátoru a táhne vzduch vnitřními vinutími.
Tichý provoz – Žádný hluk převodovky; elektromagnetický šum potlačený sinusovou komutací pohonu.
Dlouhá životnost – žádné kartáče, žádné opotřebení; hodnoceno na 20,000+ hodin nepřetržitého provozu.
Výhody výrobce
Vlastní magnetický design
Simulujeme a optimalizujeme pole Halbach nebo paralelních magnetů pro maximální snížení zvlnění točivého momentu (<3%).
Přizpůsobení připraveno
Upravte průměr hřídele, montážní přírubu, umístění Hallova senzoru nebo otáčky vinutí tak, aby odpovídaly vašim požadavkům na napětí/rychlost.
K dispozici integrovaný ovladač
Spárujte s naším ovladačem -orientovaného řízení (FOC) pro bezsenzorové řízení rychlosti, uzavřenou-smyčku regulace točivého momentu a komunikaci CAN/RS485.
Nízké MOQ
500 jednotek pro semi{1}}vlastní zakázku; 2 000 jednotek na zakázku (včetně barvy pouzdra a typu konektoru).
Rychlé vzorkování
5–7 pracovních dnů pro vzorky motorů z našeho inženýrského centra v Shenzhenu.
Zajištění kvality
100% závěrečné testování: izolační odpor, dielektrická pevnost, zpětný-křivka EMF, vibrace a proud naprázdno-.
Certifikace
- CE (EN 60034-1:2022, EN 55014-1) – bezpečnost motoru a EMC pro průmyslová a domácí zařízení
- RoHS & REACH – vyhovující prohlášení o materiálu, žádné konfliktní minerály
- UL 1004-1 (bezpečnost motoru) – spisové číslo E389214 (k dispozici na vyžádání)
- ISO 9001:2025 – certifikované výrobní zařízení s procesními kontrolami IATF 16949
- CCC (China Compulsory Certification) – pro produkty prodávané na čínský trh
- IP44 / IP54 – ochrana proti prachu a stříkající vodě (testováno podle IEC 60529)
- Volitelné: ATEX (pro výbušná prostředí), UKCA (trh Spojeného království)
Bezkomutátorový DC motor s vnějším rotorem Typické aplikace
- Elektrické střihače s přímým{0}}pohonem (nulový hluk převodu, okamžité zastavení-start)
- Energeticky-úsporné stropní ventilátory a větrací ventilátory
- Malé robotické klouby a servopohony
- Laboratorní míchačky a odstředivá čerpadla
- Pohony vrtule zemědělských dronů
Balení a logistika
- Každý motor zabalený v samostatné ESD pěně s vysoušedlem.
- 50 jednotek na karton (300 × 250 × 200 mm).
- Sklad v Shenzhenu a Hamburku. Expresní doručení dostupné prostřednictvím DHL/FedEx (3–7 dní globálně).
Kontakt
Vyžádejte si datový list bezkomutátorového stejnosměrného motoru s externím rotorem (včetně křivek točivého momentu{0}}rychlosti, grafu tepelného snížení výkonu a mechanických výkresů). Naši inženýři poskytují bezplatnou analýzu proveditelnosti do 24 hodin. Upgradujte svou aplikaci na výkon externího rotoru – větší točivý moment, méně místa.
